Nous avons tous un jour été confrontés à un problème d’installation électrique dans notre maison. Parmi les équipements qui demandent une attention particulière, la VMC 2 vitesses figure en bonne place. Cet élément essentiel pour la qualité de l’air intérieur nécessite un branchement spécifique que nous allons détailler. Après des années passées à intervenir sur différents chantiers, nous avons développé une méthode simple et efficace pour réaliser cette installation, même si vous n’êtes pas un expert en électricité.
Comprendre le fonctionnement d’une VMC à double vitesse
La Ventilation Mécanique Contrôlée (VMC) est un système indispensable dans nos habitations modernes. Son rôle principal est d’assurer une circulation d’air optimale dans votre logement, en évacuant l’air vicié et humide des pièces dites “techniques” (cuisine, salle de bain, WC) vers l’extérieur. Une VMC bien réglée permet non seulement d’améliorer la qualité de l’air mais aussi d’optimiser votre chauffage.
Les modèles à 2 vitesses offrent une flexibilité d’utilisation très appréciable au quotidien. La petite vitesse fonctionne en permanence pour assurer un renouvellement d’air constant, tandis que la grande vitesse s’active ponctuellement lors des pics d’humidité (douche, cuisine…). Cette fonctionnalité rappelle d’ailleurs les systèmes d’ouverture et fermeture automatisés, comme ceux que nous abordons dans notre article sur comment réparer un volet roulant électrique bloqué qui ne remonte plus.
Il existe différents types de VMC sur le marché :
- VMC simple flux standard (aspiration simple)
- VMC simple flux hygroréglable (s’adapte au taux d’humidité)
- VMC double flux (récupère les calories de l’air sortant)
- VMC double flux thermodynamique (chauffe ou refroidit l’air entrant)
Depuis l’arrêté du 24 mars 1982, l’installation d’un système de ventilation général et permanent est obligatoire dans tous les logements. Cette obligation légale vise avant tout à préserver la santé des occupants en maintenant une qualité d’air intérieur optimale.
Matériel nécessaire et préparation au branchement
Avant de commencer l’installation, il est crucial de réunir tout le matériel nécessaire. Cette étape de préparation vous évitera bien des allers-retours au magasin de bricolage. Voici la liste complète des éléments dont vous aurez besoin :
| Matériel | Caractéristiques | Prix indicatif |
|---|---|---|
| Fil électrique | Section 1,5 mm² (bleu, vert/jaune, rouge) | 0,20€/mètre |
| Gaine ICTA | Diamètre 16 ou 20 mm | 0,40€/mètre |
| Interrupteur double | Spécifique VMC 2 vitesses | 7€ |
| Disjoncteur différentiel | Calibre 2A | 10€ |
La sécurité étant notre priorité absolue, n’oubliez pas que toute intervention sur le tableau électrique nécessite la coupure préalable du disjoncteur général. Travaillez toujours hors tension pour éviter tout risque d’électrocution. Si vous avez le moindre doute, n’hésitez pas à faire appel à un professionnel, comme nous le recommandons également pour changer une douche facilement.
Concernant la protection électrique, nous vous conseillons vivement d’installer un interrupteur différentiel de 30 mA en tête de ligne, suivi d’un disjoncteur différentiel de 2A. Cette configuration offre une sécurité optimale pour votre installation. Notez que l’utilisation d’un fusible est désormais interdite pour ce type d’installation.
Réalisation du branchement étape par étape
Le branchement d’un interrupteur sur une VMC 2 vitesses peut sembler complexe, mais en suivant notre méthode pas à pas, vous réussirez sans difficulté. Commençons par identifier les différents fils au niveau de la ventilation :
Une VMC à 2 vitesses dispose généralement de quatre fils électriques clairement identifiables :
- Un fil bleu pour le neutre
- Un fil vert/jaune pour la terre
- Deux fils rouges pour les phases (correspondant aux deux vitesses)

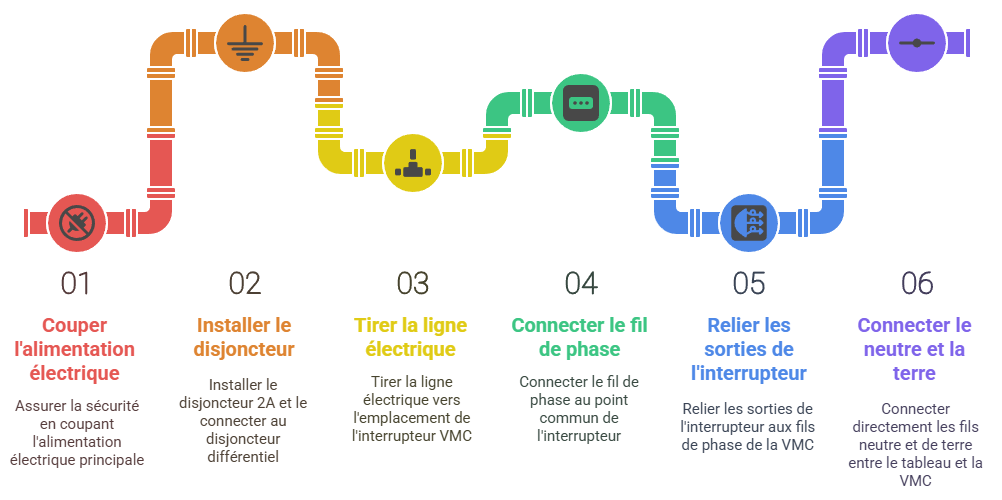

Pour réaliser le branchement proprement dit, suivez ces étapes avec précision :
1. Coupez l’alimentation électrique générale de votre logement.
2. Installez le disjoncteur 2A dans votre tableau électrique et raccordez-le à l’interrupteur différentiel 30 mA.
3. Tirez une ligne électrique depuis ce disjoncteur jusqu’à l’emplacement prévu pour l’interrupteur VMC, en utilisant la gaine ICTA pour protéger les fils.
4. À l’emplacement de l’interrupteur, connectez le fil de phase venant du tableau au point commun de l’interrupteur double.
5. Reliez ensuite les deux sorties de l’interrupteur aux deux fils de phase (rouges) de votre VMC.
6. Le fil neutre (bleu) et la terre (vert/jaune) doivent être connectés directement entre le tableau électrique et la VMC, sans passer par l’interrupteur.
Ces manipulations peuvent parfois s’avérer délicates, comme pour réparer un gond de porte arraché, mais avec les bons outils et un peu de méthode, vous y arriverez.
Vérifications et conseils d’utilisation
Une fois l’installation terminée, il est primordial de procéder à quelques vérifications avant de remettre le courant. Assurez-vous que toutes les connexions sont bien serrées et correctement isolées. Vérifiez également que les fils ne sont pas dénudés sur une longueur excessive, ce qui pourrait provoquer des courts-circuits.
Après avoir remis le courant, testez les deux positions de l’interrupteur pour vérifier que la VMC fonctionne correctement aux deux vitesses. En position basse, le bruit doit être à peine perceptible, tandis qu’en position haute, le débit d’air est nettement plus important.
Pour une utilisation optimale de votre VMC 2 vitesses, nous recommandons de :
Maintenir la petite vitesse en fonctionnement permanent pour assurer un renouvellement d’air constant.
Activer la grande vitesse lors des pics d’humidité (douche, cuisine) et la laisser fonctionner environ 15 à 20 minutes après l’activité.
Vérifier et nettoyer régulièrement les bouches d’extraction pour maintenir l’efficacité du système.
En cas de doute ou de difficultés pendant l’installation, n’hésitez pas à consulter la notice du fabricant ou à faire appel à un électricien professionnel. La sécurité doit toujours primer sur l’économie réalisée en faisant soi-même.
