Nous recevons régulièrement des questions sur le nombre de radiateurs électriques qu’il est possible de brancher sur un disjoncteur de 10 ampères. Cette interrogation reflète une préoccupation légitime : comment chauffer efficacement son logement tout en respectant les contraintes de sécurité électrique ? Un mauvais dimensionnement peut entraîner des conséquences graves, allant des coupures intempestives aux risques d’incendie. Nous allons vous expliquer comment calculer précisément la charge admissible et optimiser votre installation de chauffage.
Calcul de la puissance maximale admissible sur un circuit 10A
Pour déterminer combien de radiateurs peuvent être raccordés sur un disjoncteur 10A, nous devons d’abord comprendre la relation fondamentale entre l’intensité et la puissance électrique. En France, le réseau domestique fonctionne sous une tension de 230 volts monophasé. La formule de base P = U × I nous permet de calculer la puissance maximale : 230V × 10A = 2 300 watts au total.
Cette valeur théorique doit d’un autre côté être nuancée dans les faits. Nous recommandons de ne jamais exploiter un circuit à 100% de sa capacité nominale. Une marge de sécurité de 10 à 20% s’avère indispensable pour éviter les déclenchements intempestifs et préserver la longévité des équipements. Ainsi, nous conseillons de limiter la charge totale à environ 2 000 watts effectifs sur un disjoncteur 10A.
Cette limitation s'explique par plusieurs facteurs techniques. Les radiateurs électriques peuvent présenter des appels de courant au démarrage supérieurs à leur consommation nominale. En addition, la température ambiante influence la résistance des conducteurs, modifiant légèrement les caractéristiques électriques du circuit. Le respect de ces marges de sécurité s'inscrit dans une démarche de prévention des risques, similaire aux précautions prises lors du respect des normes électriques en salle de bain.
Nombre de radiateurs selon leur puissance unitaire
Le nombre de radiateurs dépend directement de leur puissance individuelle. Nous avons établi un tableau récapitulatif pour vous aider dans vos calculs :
| Puissance du radiateur | Nombre maximum théorique | Nombre recommandé en pratique |
|---|---|---|
| 500W | 4 radiateurs | 3 radiateurs |
| 750W | 3 radiateurs | 2 radiateurs |
| 1000W | 2 radiateurs | 1 radiateur |
| 1500W | 1 radiateur | Circuit insuffisant |
| 2000W et plus | Impossible | Circuit insuffisant |
Pour les radiateurs de 1 000 watts, qui représentent la puissance standard dans la plupart des pièces à vivre, nous recommandons de n'en installer qu'un seul par circuit 10A. Cette approche prudente permet d'éviter les surcharges accidentelles et garantit un fonctionnement optimal. Les radiateurs de faible puissance (500W) offrent plus de flexibilité, permettant d'équiper plusieurs pièces comme des chambres ou des bureaux.
Les radiateurs basse consommation modernes, souvent équipés de thermostats intelligents et de technologies à inertie, consomment généralement entre 400 et 800 watts. Ces modèles permettent une meilleure répartition sur le circuit tout en optimisant le confort thermique. À l'inverse, les convecteurs anciens ou les radiateurs soufflants peuvent dépasser 1 500 watts, nécessitant un circuit dédié plus puissant, comme lors de l'installation d'équipements spécifiques tels qu'un WC broyeur qui nécessite des précautions particulières.
Risques et conséquences d'une surcharge électrique
Une surcharge sur un circuit 10A entraîne des conséquences immédiates et potentiellement dangereuses. Le disjoncteur se déclenche régulièrement, provoquant des interruptions de chauffage particulièrement gênantes en période hivernale. Ces coupures répétées peuvent endommager les équipements électroniques des radiateurs modernes, notamment leurs thermostats programmables.
Plus grave encore, une surcharge persistante peut provoquer un échauffement anormal des conducteurs. Les câbles non dimensionnés pour une intensité excessive vieillissent prématurément, leur isolation se dégrade et des points chauds apparaissent. Ce phénomène peut conduire à un incendie d'origine électrique, particulièrement dangereux car souvent détecté tardivement.
Nous observons également que les installations surchargées présentent des tensions instables. Ces fluctuations affectent le rendement des radiateurs et peuvent endommager leurs composants électroniques. La norme NF C 15-100 impose des règles strictes concernant la protection des circuits de chauffage, similaires aux exigences de sécurité appliquées au cheminement des câbles électriques.

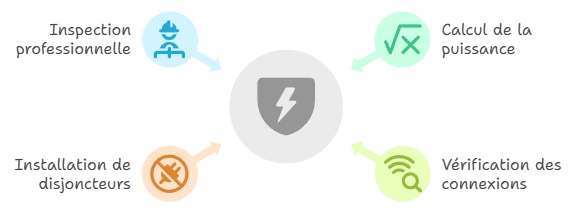

Pour éviter ces risques, nous recommandons plusieurs mesures préventives :
1. Calculer précisément la puissance totale avant tout raccordement
2. Vérifier périodiquement l'état des connexions électriques
3. Installer des disjoncteurs différentiels pour une protection renforcée
4. Faire contrôler son installation par un professionnel qualifié
Solutions pour optimiser votre installation de chauffage
Lorsqu'un disjoncteur 10A s'avère insuffisant, plusieurs alternatives s'offrent à vous. Le remplacement par un disjoncteur 16A ou 20A constitue la solution la plus évidente, augmentant respectivement la capacité à 3 680W ou 4 600W. Cette modification nécessite néanmoins de vérifier que les conducteurs existants supportent l'intensité supérieure.
La section des câbles doit être adaptée : 1,5 mm² pour 10A, 2,5 mm² pour 16A et 4 mm² pour 20A minimum. Un câble sous-dimensionné présente des risques majeurs, même avec un disjoncteur correctement calibré. Cette vérification technique s'apparente aux contrôles effectués lors de raccordements de canalisations où la compatibilité des éléments est primordiale.
La création de circuits multiples représente souvent la meilleure solution à long terme. Répartir les radiateurs sur plusieurs circuits 10A ou 16A permet une gestion plus fine de la consommation et améliore la fiabilité globale. Cette approche facilite également la maintenance et les dépannages futurs.
Nous recommandons particulièrement cette solution lors de rénovations importantes. Elle offre une flexibilité d'évolution et permet d'adapter facilement l'installation aux changements d'usage des pièces. L'installation peut être complétée par des systèmes de régulation centralisée, similaires aux dispositifs de contrôle utilisés pour gérer une VMC 2 vitesses, optimisant ainsi le confort et les économies d'énergie.
