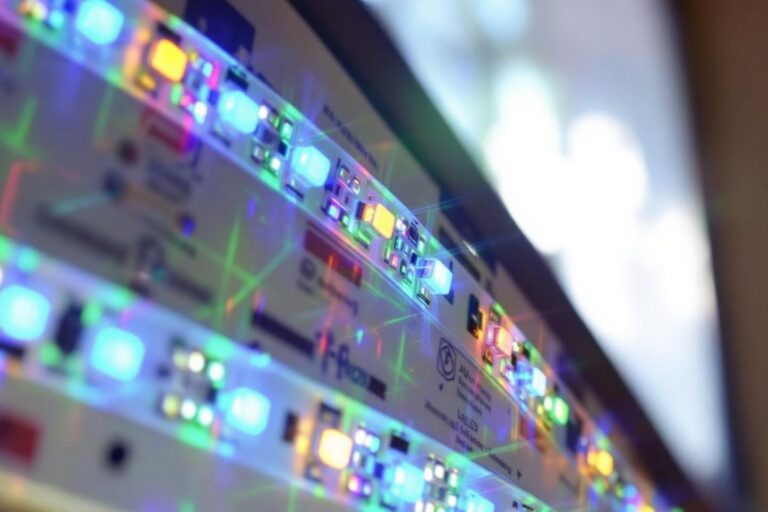

Comment raccorder et brancher un ruban LED facilement ?

Lorsque nous abordons l’éclairage LED, nombreux sont les particuliers qui s’interrogent sur les techniques de raccordement des bandeaux lumineux. Cette technologie moderne transforme nos intérieurs, mais nécessite quelques connaissances techniques pour une installation réussie. Maîtriser le branchement d’un ruban LED vous permettra de personnaliser votre éclairage selon vos besoins spécifiques.

Les rubans LED se déclinent en plusieurs tensions d’alimentation : 12 volts, 24 volts ou directement en 220 volts. Chaque type présente ses propres spécificités d’installation. Les modèles basse tension nécessitent un transformateur pour convertir le courant secteur, tandis que les versions 220V se branchent directement sur l’alimentation domestique. Cette diversité offre une grande flexibilité d’utilisation, depuis l’éclairage d’accentuation jusqu’aux installations plus ambitieuses.

Choisir la bonne alimentation pour votre projet LED

La réussite de votre installation dépend largement du choix du transformateur adapté. Calculer la puissance nécessaire constitue l’étape fondamentale avant tout achat. Nous recommandons de multiplier la longueur totale du ruban par sa consommation au mètre, puis d’ajouter une marge de sécurité de 20% minimum. Cette précaution évite la surcharge et prolonge la durée de vie de votre équipement.

Pour un ruban de 5 mètres consommant 4,8 watts par mètre, vous aurez besoin d’un transformateur de 30 watts minimum (5 × 4,8 × 1,2 = 28,8W). Les transformateurs 220V/12V et 220V/24V se connectent facilement sur une prise standard. L’identification des bornes reste cruciale : repérez l’entrée AC (courant alternatif) avec le symbole terre, et la sortie DC (courant continu) avec les polarités +V et -V clairement marquées.

Les rubans 220V simplifient considérablement l’installation puisqu’ils se branchent directement sur le secteur. Par contre, leur découpe s’effectue uniquement par sections d’un mètre, ce qui limite leur flexibilité. Cette contrainte technique doit être prise en compte dès la conception de votre projet d’éclairage.

Techniques de découpe et préparation des connexions

La découpe précise du ruban LED conditionne la réussite de vos raccordements. Identifier les zones de découpe constitue l’étape préalable indispensable. Ces emplacements sont matérialisés par des symboles de ciseaux et comportent des pastilles cuivrées servant aux connexions électriques. Nous insistons sur le respect scrupuleux de ces repères : une coupe mal placée rend impossible tout raccordement ultérieur.

Les intervalles de découpe varient selon les modèles : tous les 3 LED pour certains rubans, soit environ 5 centimètres, ou tous les 10 centimètres pour d’autres. Cette fréquence de découpe détermine votre marge de manœuvre lors de l’ajustement aux dimensions de votre installation. Une fois la coupe effectuée avec des ciseaux ou une pince coupante, vérifiez que les pastilles cuivrées restent intactes et propres.

Pour les installations dans des angles ou la réutilisation de chutes de ruban, le raccordement électrique devient incontournable. Cette opération permet d’assembler plusieurs segments pour créer des longueurs sur mesure ou contourner des obstacles architecturaux. L’intégration d’éclairage connecté, comme les ampoules connectées pour la domotique, peut compléter harmonieusement ce type d’installation moderne.

Méthodes de raccordement électrique efficaces

Deux techniques principales s’offrent à vous pour raccorder vos segments LED : la soudure traditionnelle et l’utilisation de connecteurs rapides. La soudure garantit une connexion durable et étanche, particulièrement adaptée aux installations extérieures ou dans des environnements humides. Cette méthode nécessite un fer à souder, de l’étain et un peu de dextérité.

La procédure de soudure se déroule en plusieurs étapes précises :

1. Déposer l’étain sur chaque pastille cuivrée du ruban
2. Dénuder et étamer les fils conducteurs
3. Mettre en contact le fil chaud avec l’étain sur la pastille
4. Maintenir la connexion quelques secondes pendant le refroidissement
5. Isoler avec de la gaine thermorétractable

L’isolation finale avec la gaine thermorétractable, chauffée au sèche-cheveux ou avec un briquet, assure une protection optimale contre l’humidité et les courts-circuits. Cette étape ne doit jamais être négligée, même pour les installations intérieures.

Les connecteurs rapides constituent l’alternative moderne à la soudure. Ces petits boîtiers permettent un assemblage sans outil en quelques secondes. Il suffit d’ouvrir le connecteur, d’insérer les extrémités du ruban en respectant les polarités (+ et -), puis de refermer l’ensemble. Pour les rubans RGB, le principe reste identique avec quatre points de contact au lieu de deux.

Finalisation et test de votre installation LED

Une fois les raccordements effectués, la vérification complète du système s’impose avant la mise en service définitive. Contrôlez d’abord la solidité de toutes les connexions, qu’elles soient soudées ou clipsées. Les fils doivent être parfaitement maintenus sans jeu ni point de tension excessive.

Pour les transformateurs, vérifiez le serrage des bornes d’entrée et de sortie. Le respect du code couleur garantit un branchement sécurisé : rouge ou marron pour la phase, bleu pour le neutre, jaune-vert pour la terre côté 220V. Côté sortie basse tension, rouge pour le positif, bleu pour le négatif. Un mauvais câblage peut endommager définitivement votre installation LED.

Le test final consiste à brancher l’alimentation sur le secteur et vérifier l’allumage uniforme du ruban. Si certains segments ne s’illuminent pas, contrôlez immédiatement les points de raccordement concernés. Un contact défaillant se manifeste généralement par un éclairage intermittent ou une zone éteinte. Dans ce cas, reprenez la connexion défectueuse avant de poursuivre votre installation.

Cette approche méthodique vous permettra de réaliser des installations LED durables et sécurisées, apportant à vos espaces l’ambiance lumineuse souhaitée tout en respectant les normes de sécurité électrique.
